Mode d'emploi
Mode d’emploi MOS4

Mode d’emploi MOS4

Rédaction + création : Arnoz

Basé sur le travail de MJR : http://mjrnet.org/pinscape/

Merci de ne pas copier ou publier ce document sans l’autorisation préalable de l’auteur.

PRESENTATION DE LA CARTE :

          a – MOS4

Cette carte est une carte fille de puissance qui permet de gérer 4 toys consommant 8 ampères max.
Elle est conçu pour être branchée sur une MOLLUSK et ne peut en aucun cas etre utilisée sans cette dernière

IMPORTANT : On ne branchera JAMAIS au grand JAMAIS de carte MOS4 directement en sortie de KL25 mais toujours avec une MOLLUSK, sous risque de tout péter !!!

Elle utilise 4 sorties d’une MOLLUSK.

Elle permet de controller 4 toys consommant au maximum 8 Ampères chacun, pour un total par carte de 20 Ampères.

Chaque sortie passe par un Mosfet et un porte fusible (Fusible non fourni)au format 5*20, et est dotée d’une LED de test.

On peut commander des TOYS en sortie de 0 à 48V . Les commandes s’effectuent par la borne négative du toys, le côté positif de ce dernier sera relié à la borne positive de l’alimentation dédiée aux toys.

On viendra brancher les 4 entrées sur les 4 sorties disponible d’une MOLLUSK (du cable AWG28 suffit).

Il faudra alimenter la carte en 12V depuis une alimentation TOYS, et relier les GND de toutes vos alimentations Toys . Le cable GND venant se brancher sur l’alimentation TOY devra être d’une section pouvant accepter la puissance de toutes les sorties cumulées, soit 20 ampere maximum (AWG16)

Elle dispose de 4 sorties sur prise numérotés de 1 à 4.

Je vous conseille de visionner cette vidéo de présentation pour éclaircir tout ça ….

1 – INSTALLATION DES CARTES :

          a – Câblage des cartes

Avant tout, cette carte ne gère QUE LE COURANT CONTINU, ne branchez aucune tension alternative dessus, jamais, même sous la menace !)

Câblez toujours hors tension, une fois le câblage effectué, vérifiez-le scrupuleusement une première fois, faites une pause de quelques minutes, et revérifiez votre câblage. La première cause d’erreur reste l’humain !

Toutes les tensions données dans ce document sont en courant continu DC

Voici le schéma de câblage de base :

          FROM MOLLUSK (Entrées)

Reliez chaque entrées vers la Sortie de la Carte MOLLUSK que vous voulez utiliser (Câble AWG28 conseillé)

          ALIM TOYS

Veuillez simplement relier le +12V et le GND à votre alimentation 12V Toys.
Le câble GND devra pouvoir encaisser 20 Ampères (AWG16)

Attention !

Ne jamais connecter ici de +12v ou de GND qui viendrais de la KL25Z ou de l’alimentation du PC du pincab, cela aurait pour effet d’annuler la protection optoélectronique

Le cable qui va alimenter les bornes GND va supporter l’ensemble des intensité des Toys (c’est par la que passe le courant de TOUT les toys)
Veillez à ce qu’il soit de section suffisante pour encaisser 20 ampères en simultanée.

          MOS OUT

Veuillez relier chacune des 4 sorties à la borne négative de votre toy, la borne positive du toy sera quand à elle reliée à la borne positive de son alimentation.

Vous équiperez chaque porte fusible d’un fusible correspondant à la consommation du toy qui est branchée dessus. Attention, un fusible non adapté ne sert à rien !

La carte étant donnée pour 8 ampères par sortie, ne jamais mette de fusible supérieur à 8 ampères !

Reliez les bornes GND de vos alimentations Toys (seulement celles des toys, ne pas relier avec le GND de la KL25Z ou du PC)

Pensez bien à mettre un fusible adapté sur chaque porte fusible.

Un fusible non adapté, c’est comme si on ne mettait aucune protection, trop petit il claquera tout de suite, trop gros il ne claquera jamais et donc ne sert à rien.

Pour choisir le fusible approprié, il faut connaître la consommation du toy en ampère, soit en se documentant, soit en la mesurant, puis mettre un fusible un poil au-dessus de la conso du toy. Si mon toys consomme 1,2 ampères, je mets un fusible 1,5 ampères MAX

DANS TOUT LES CAS, aucun fusible ne devra être supérieur à 8 ampères !

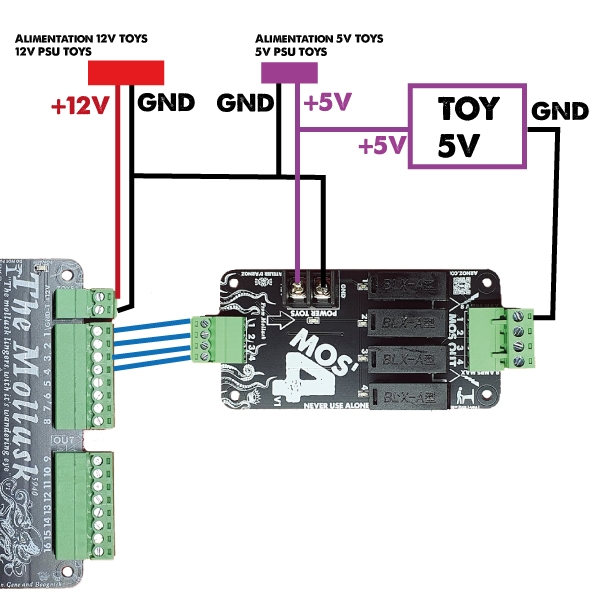

Voici un schéma expliquant comment câbler 4 MOS4 à une MOLLUSK

Vous avez 5 LED sur la carte.

La power LED s’illuminera quand vous alimenterez votre carte avec le 12V.

Les 4 LED de test s’allumeront graduellement selon l’utilisation de chaque sorties.

La LED est située avant le porte fusible, donc même sans fusible elle brillera, c’est pratique pour configurer et tester.

          b – PARTIE LOGICIEL

Référez vous au mode d’emploi de la MOLLUSK pour la configuration
