BUNNY- Mode d’emploi

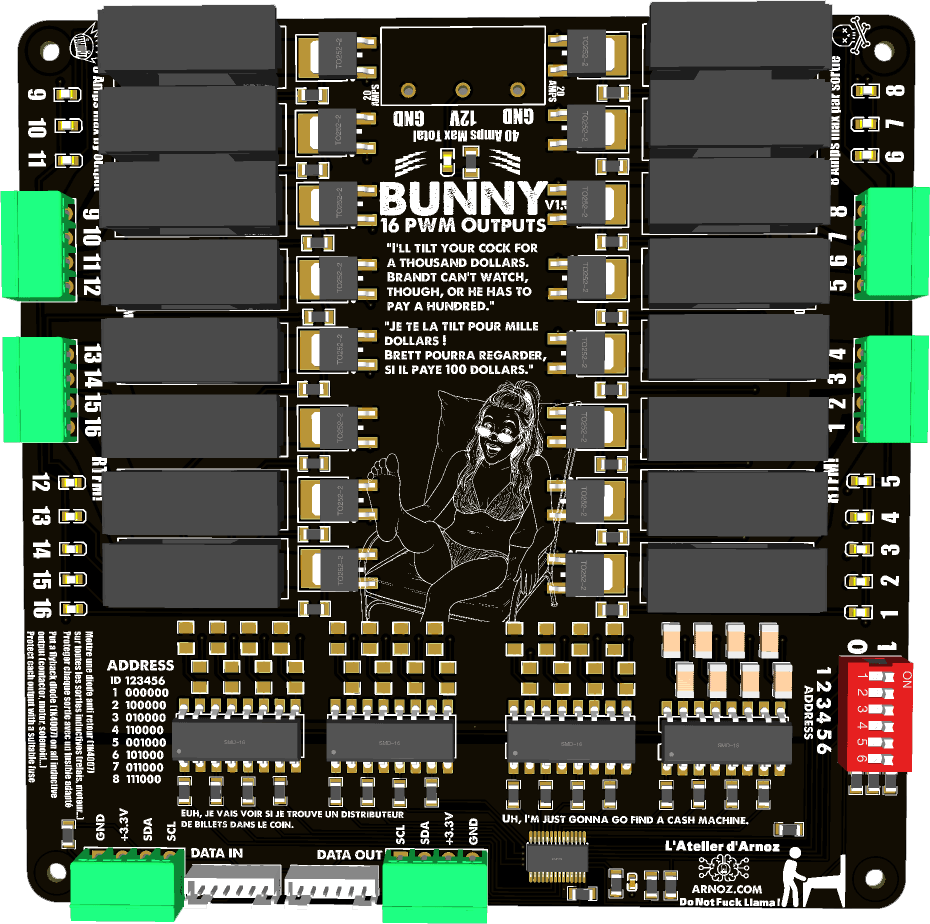

La BUNNY est une carte qui se connecte au port WALTER de la DUDE’S CAB.
C’est l’équivalent d’une WALTER et de 2 MOS8, elle permet donc de piloter 16 toys de 8 ampères max chacun, pour un total simultané de 40 Ampères.
On peut ajouter 8 cartes BUNNY (ou WALTER) à une DUDE’S CAB afin d’obtenir 128 sorties PWM.
Chaque sortie est bien sûr pilotable par le DOF.
Chaque carte à une adresse que l’on règle à l’aide des dips switch rouge.
On peut connecter la carte via les prises et du câble, ou alors utiliser des nappes.
Les prises des nappes sont au format JST-PH.
La carte à besoin d’une alimentation 12V pour fonctionner.
Le système ne peut contrôler que des toys en tension continu, il ne prend pas en charge les tensions alternatives.
vous pouvez mixer des BUNNY et des WALTER DRIVER sur la DUDE’S CAB.
ATTENTION ! CETTE CARTE N’EST PAS COMPATIBLE AVEC LES KL25Z ET LA SERIE PINSCAPE !!!!
A – BRANCHEMENTS
1-CÂBLAGE depuis la DUDE’S CAB
Pour connecter la BUNNY à sa DUDE’S CAB, il vous suffira de tirer 4 fils entre les prise WALTER de la DUDE’S CAB et la prise DATA IN de la BUNNY , ou alors juste tirer une nappe entre les 2 prises JST-PH.
NAPPES :
Il faudra pour une BUNNY utilisant 16 sorties :
- Une nappe JST 6 pin pour relier la BUNNY à la DUDE’S CAB ou à une autre BUNNY

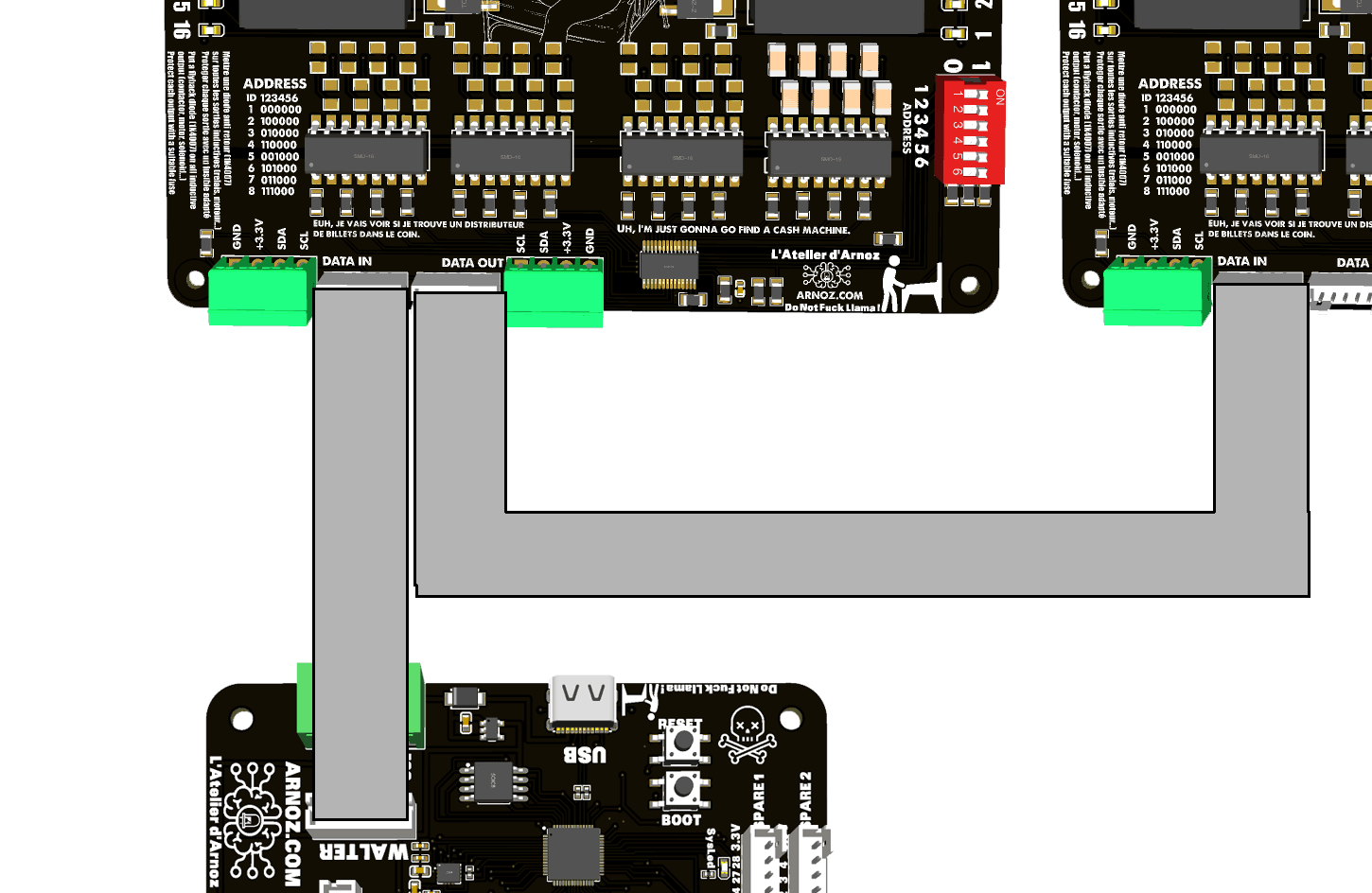

Pour ajouter d’autres cartes, vous aurez juste à les câbler entre elles à l’aide de 4 fils ou d’une nappe JST-PH entre le DATA OUT et le DATA IN des 2 cartes.
2-CÂBLAGE DES SORTIES
Les cartes BUNNY peuvent piloter des toys de 0 à 48 Volts, une même carte peut bien sur piloter différentes tensions sans soucis.
Pour fonctionner, l’ensemble à besoin d’être alimenté en 12 Volts (Elles peuvent fonctionner en 5V mais nous reviendrons plus tard là-dessus, l’alimentation requise est de 12V basiquement)
Nous utiliserons l’alimentation dédiée aux TOYS, et en aucun cas la tension provenant de l’alimentation de l’ordinateur.
Concernant les sections de câbles :
Le fil +12 V devra avoir une section minimum AWG28 (le +12V sert juste à alimenter les LEDs et les éléments des cartes).
Le fil GND qui sera entre les alimentations et les GND des cartes MOS DOIT ETRE DE SECTION SUFFISANTE POUR TENIR LA PUISSANCE DE TOUT LES TOYS CONNECTÉS AUX CARTES !!!! N’hésitez à surdimensionner vos GND !!! Si vos toys consomment plus de 20 ampères en simultané, vous devez relier les 2 bornes GND de la carte avec un fil de diamètre suffisant !!!

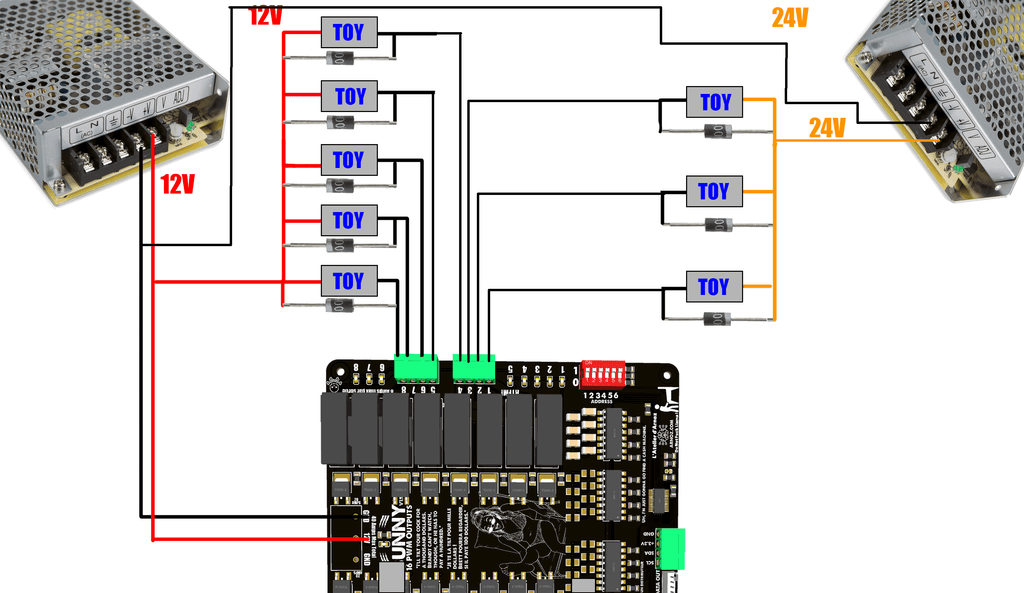

Si vous utilisez des toys de tensions différentes, n’oubliez pas de relier les GND des alimentations des toys (5, 12, 24 Volts…).

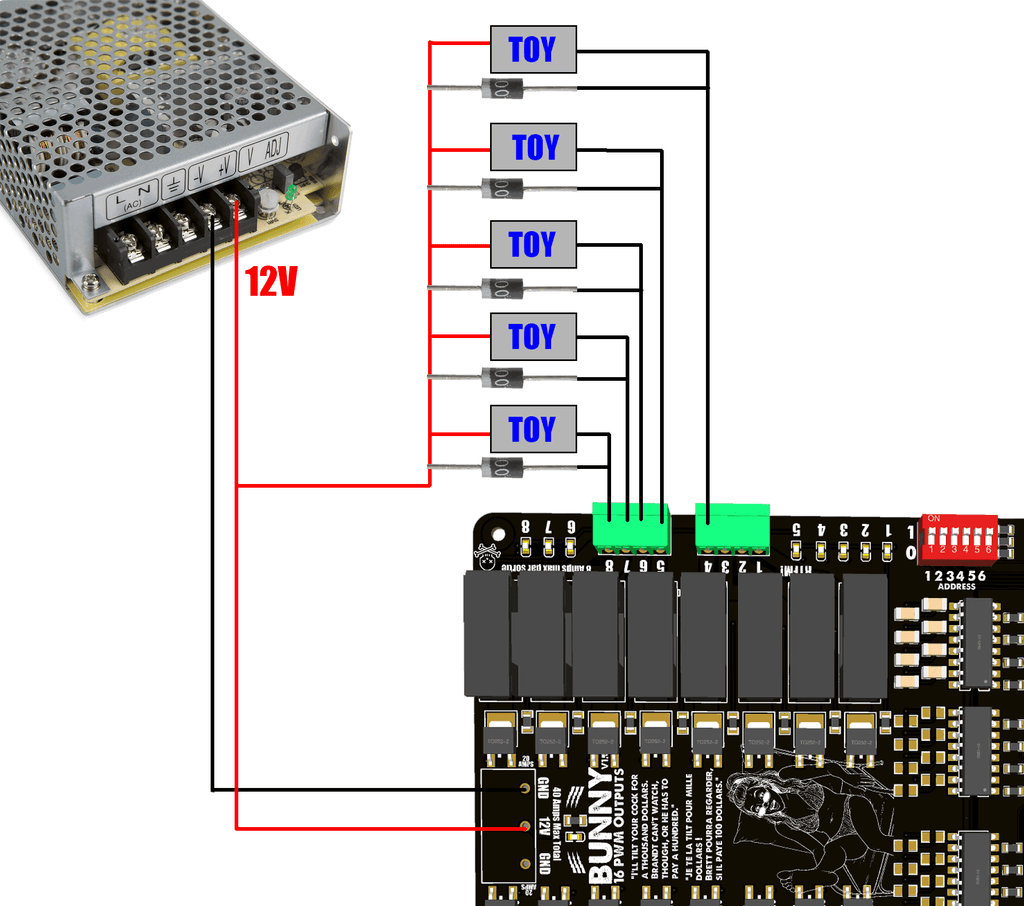

Chaque toy sera connecté à sa sortie sur la BUNNY , le côté Négatif du toys sera branché sur la MOS, le côté Positif du toy ira sur son alimentation.
Pensez à mettre un fusible correctement dimensionné dans chaque porte fusible.
ATTENTION ! Dans le cas de toy pouvant provoquer une charge inductive (tout ce qui est moteur, contacteur solénoïde…), il sera OBLIGATOIRE de mettre une diode anti retour (ou une NETTOYEUSE) et ce au plus près du toy.
Pour brancher une diode anti retour, on met le coté avec une petite bague blanche du côté de l’alimentation (coté positif), et l’autre côté vers la BUNNY , en parallèle du toy.
Dans le cas de toy à moteur, s’ils provoquent des parasites dans votre installation, vous pourrez ajouter un condensateur 1000µF en parallèle de l’alimentation du toy (ou une NETTOYEUSE).
3-Adresse des cartes
Afin que la DUDE’S CAB puisse connaitre l’ordre de vos BUNNY , vous devrez régler une adresse sur chaque carte à l’aide des petit dips switch rouge.
Vous disposez de 8 adresses disponibles, 2 BUNNY peuvent partager la même adresse, ainsi les 2 cartes feront exactement la même chose.
On se servira des interrupteurs de 1 à 3 pour configurer cette adresse.
Si un inter est sur OFF, on le considère comme 0, s’il est sur ON, on le considère comme 1.
Dans l’exemple ci-après, tous les switches sont sur ON (1), normalement ça ne sera jamais le cas !!!!
Les switches 4, 5 et 6 seront toujours sur OFF (0)
Vous retrouvez sur la BUNNY un petit tableau rappelant les adresses.
La carte 1 aura tous ses switches sur OFF (0)
La carte 2 aura seulement son switch 1 sur ON (1)
Voici les adresses et leur configuration :
ADRESSE 1 2 3 4 5 6
1 0 0 0 0 0 0
2 1 0 0 0 0 0
3 0 1 0 0 0 0
4 1 1 0 0 0 0
5 0 0 1 0 0 0
6 1 0 1 0 0 0
7 0 1 1 0 0 0
8 1 1 1 0 0 0
B – Configuration
Reportez vous à la documentation de la Dude’s Cab pour voir la configuration avec le Dude’s Cab Config Tool
